蝶阀

双向金属密蝶阀(法兰型、伸缩型、对夹式)

发布日期:03月08日

         产品简介:
我公司生产的双向金属密封蝶阀严格按照JB/T8527标准设计和制造,法兰连接符合GB/17241.6标准,结构长度符合GB/T12221标准,阀门的检验和试验严格执行GB/T13927标准。该产品可实现真正的双向密封,特別适用于城市管网系统作截断或调节介质流量。伸缩型双向密封蝶阀是将法兰型双向密封蝶阀和管道伸缩节两种产品功能融为一体;改进后的伸缩型双向密封蝶阀可有效的消除管道安装应力,同时也便于阀门的安装和拆卸。

        产品特点:
1、本蝶阀结构尺寸短、体积小、重量轻、操作轻便。
2、本蝶阀采用半轴结构,蝶板采用桁架结构,强度高、过流面积大、流阻小、节约能源。
3、本蝶阀采用偏心结构,关闭时具有越关越紧的功能,密封性能可靠,开启后确保密封面完全脱离接触,保证密封面不受损伤。
4、本蝶阀密封面选用不锈钢制作,具有耐腐蚀,耐高温,使用寿命长的特点。
5、本蝶阀具有双向密封功能,安装中不受介屋流向的限制(若只需控制単向介质,应优先采用有利于密封的方向安装)也不受空间位置的影响,可在任何方向安装。
6、对于地下卧式安装的管网蝶阀,具有全国独一无二的上显示同步显示机构,可从操作方向观察阀门关闭或开启状态;根据安装位置的需要,用户同样可选用全国独一无二的双向同步显示机构,可从操作方向或侧面同步观察阀门的关闭或开启状态。(注:用户如需要双向同步显示的,请在合同中注明。)
7、伸缩型双向金属密封蝶阀的伸缩部分既可自由伸缩,也可固定限位,可随工況需要而定。
        工作原理:
蜗轮传动双向金属密封蝶阀通过转动手轮(或锥柄方头)经蜗轮副等结构减速,带动阀轴、蝶板作90°范围内的旋转,达到截断、连通或调节流量的目的。电动双向金属密封蝶阀由电动装置经蜗轮减速或直接带动阀轴、蝶板作90°范围内的旋转,从而达到启闭的目的。无论是蜗轮传动还是电动,阀门的关闭或并启位置均有限位机构限位,并有指示机构同步显示蝶板的开度状态。

产品技术参数:

产品型号规格:



订货须知:
1、双向金属密封蝶阀有不同的温度级别,需方订货请注明温度。
2、电动双向金属密封蝶阀有普通及防爆型两种,需方订货时请注明。
3、涡轮蜗杆驱动蝶阀,用户如果需要双向同步显示的,请在合同中注明。
4、需方若要用超越现有操作方式、规格、尺寸及材料范围的双向金属密封蝶阀,本厂也可単独设计制作,但必须在订货合同中注明。


蝶阀流量特性:



蝶阀流量系数及流阻系数表:



蝶阀型号编制方法:



蝶阀站脚安装尺寸:

蝶阀站脚的配置:

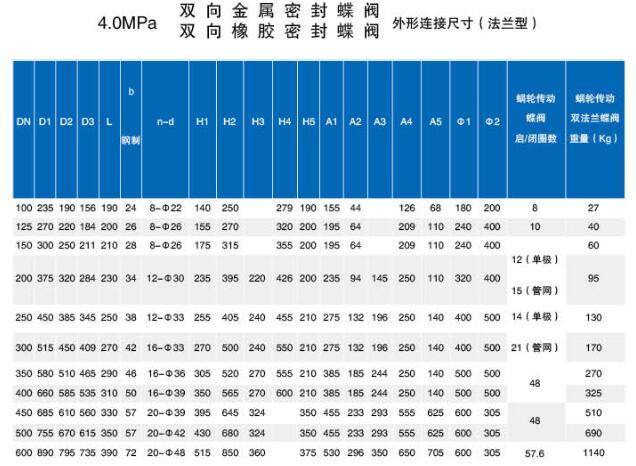

蝶阀外形连接尺寸:
